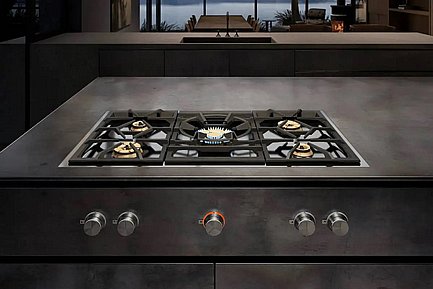

כיריים מסדרה 400
עיקרי הדברים:
ניתן לשלב בצורה מושלמת עם מכשירי Vario אחרים מסדרת 400
רמת הספק אלקטרוני מלא ב-12 רמות
5 להבות גז
עיצוב סטנדרטי
צבע עיקרי של המוצר פלדת אל – חלד
מחוון חום שיורי נפרד
אביזר בטיחות
הצתה אוטומטית, בקרת להבה אלקטרונית, שסתום בטיחות
דירוג חיבור 15 W
דירוג חיבור גז 17,800 W
כבל חשמל באורך 140.0 ס"מ
סוג תקע תקע גרדי עם הארקה
סוג גז גז נוזלי 28-37 mbar
סוג גז חלופי גז נאט L/LL G25/20mbar(DE)

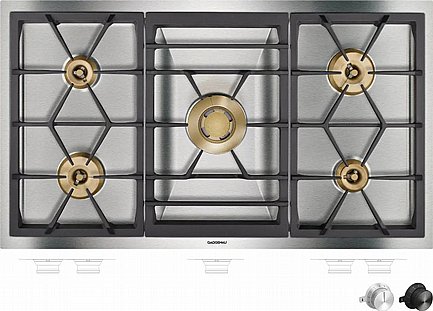

אזורי בישול:
מבער ווק רב טבעתי 1 (300 W – 5800 W), מתאים לסירים עד מקסימום. ø 32 ס"מ.
2 מבערים דו-טבעיים בהספק גבוה (165 W – 4000 W), מתאימים לסירים עד מקסימום. ø 28 ס"מ.
2 מבערים סטנדרטיים דו-טבעיים (165 W – 2000 W), מתאימים לסירים עד מקסימום. ø 24 ס"מ.
מאפיינים:

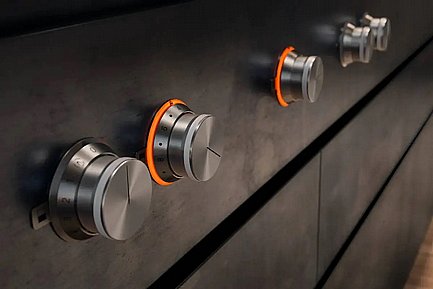

ידיות בקרה עם טבעת מוארת, אזור בישול וסימוני רמת פלט.
פעולה ביד אחת.
שליטה אלקטרונית מלאה ב-12 רמות פלט לוויסות רמת הספק מדויק בתוספת פונקציית בישול.
הצתה מהירה אוטומטית.
פונקציית טימר.
תומך למחבת שלושה חלקים מברזל יצוק עם משטח סיר שטוח ורציף.
טבעות מבער פליז.
בטיחות:
ניטור להבה אלקטרוני עם הצתה מחדש אוטומטית.
חיווי חום שיורי.
כיבוי בטיחותי.
הערות תכנון:
בהתאם לסוג ההתקנה (מותקן על פני השטח או סמוך, עם או בלי כיסוי מכשיר), המיקום הספציפי של החתך ומצבי הכפתורים עשויים להשתנות.
המיקום האופקי של הכפתורים עשוי להיות מיושר עם המבערים הספציפיים.
יש להקפיד על השרטוט "התקנת כפתור הבקרה" אם עובי הלוח עולה על 23 מ"מ (חייבת להיות שקע מאחור).
אם משלבים מספר מכשירי Vario מסדרת 400, יש למקם פס חיבור VA 420 בין המכשירים. בהתאם לסוג ההתקנה, יש לספק את פס החיבור המתאים.
כושר הנשיאה והיציבות, במקרה של משטחי עבודה דקים יותר, יש לתמוך באמצעות תשתיות מתאימות. קחו בחשבון את משקל המכשיר ואת עומסים נוספים.
הוראות נוספות להרכבה שטוחה:
התקנה אפשרית במשטחי עבודה מאבן, סינתטי או עץ מלא. יש להקפיד על עמידות בחום ואיטום אטום למים של הקצוות החתוכים. לגבי חומרים אחרים נא להתייעץ עם יצרן משטח העבודה.
החריץ חייב להיות רציף ואחיד, כך שתובטח מיקום אחיד של המכשיר על האטם. אין להשתמש בטנה לא רציפה.
רוחב המפרק עשוי להשתנות עקב סובלנות המידות של השילובים ושל גזרת משטח העבודה.
אם מתקינים מספר מכשירים בחתכים בודדים, אפשר סרגל חלוקה של מינימום 50 מ"מ בין החתכים הבודדים.
ניתן להזמין חרירים מיוחדים כחלקי חילוף.
תכנן חיבור לחשמל (המכשיר אינו פועל ללא אספקת חשמל).
כניסת אוויר מלמעלה.
אין צורך במדף ביניים.
הפאנל האחורי והקירות חייבים להיות עמידים בחום ומורכבים מחומר שאינו דליק.
יש להקפיד על מרווח רוחבי מינימלי של לפחות 300 מ"מ מרהיטים רגישים לחום או משטחי מגע סמוכים או להתקין בידוד תרמי.
נדרשת התקנה בארון תחתון ברוחב 90 ס"מ.
עם עומס מחובר כולל של יותר מ-11 קילוואט יש להקפיד על תקנות מקומיות הנוגעות לאוורור החדר, גודל החדר ושילוב של מנדפים או מנדפים.
המרחק המינימלי בין משטח הכיריים לארון מעל, מחומר בעירה, צריך להיות 76 ס"מ.
המרחק המינימלי לאוורור למעלה מוצג ברמזי התכנון עבור מוצר האוורור הבודד.
השילוב עם VL 414 אינו מומלץ, מכיוון שלא ניתן להבטיח את שאיבת האוויר מהמבער המרכזי בשל המרחק.
ניתן להכניס את המכשיר למשטח העבודה מלמעלה.
משקל המכשיר: כ. 30 ק"ג.
חיבור:
סך גז עומס מחובר 17.8 KW.
עומס מחובר כולל חשמלי 15 W.
כבל חיבור 1.4 מ' עם תקע.
מידות:
רוחב: 90.8 ס"מ
עומק: 52 ס,מ
גובה: 13.8 ס"מ
מידות חיתוך:
רוחב: 88.7 ס"מ
עומק: 49.2 ס"מ
